H3C 模拟配置OSPF

1.OSPF概念

OSPF（Open Shortest Path First，开放最短路径优先）是一种基于链路状态的内部网关协议（IGP），主要用于自治系统（AS）内部的路由决策。它通过维护网络拓扑结构的链路状态数据库，使用 Dijkstra（迪杰斯特拉）算法计算出到达各目标网络的最短路径，实现高效的路由选择。

2.模拟拓扑实现

3.配置ip地址

根据拓扑图，对交换机1~3进行vlan与端口配置。 交换机1：

sys
hostname switch1
vlan 10
interface Vlan-interface 10
ip address 192.168.1.1 255.255.255.0
quit
# 批量设置端口
interface range g1/0/1 to g1/0/9
port link-type access
port access vlan 10

vlan 20
interface Vlan-interface 20
ip address 192.168.10.1 255.255.255.0
quit
interface range g1/0/10 to g1/0/19
port link-type access
port access vlan 20

save

交换机2：

sys
hostname switch2
vlan 30
interface Vlan-interface 30
ip address 192.168.10.2 255.255.255.0
quit
# 批量设置端口
interface range g1/0/1 to g1/0/9
port link-type access
port access vlan 30

vlan 40
interface Vlan-interface 40
ip address 10.10.10.1 255.255.255.0
quit
interface range g1/0/10 to g1/0/19
port link-type access
port access vlan 40

save

交换机3：

sys
hostname switch3
vlan 50
interface Vlan-interface 50
ip address 10.10.10.2 255.255.255.0
quit
# 批量设置端口
interface range g1/0/1 to g1/0/9
port link-type access
port access vlan 50

vlan 60
interface Vlan-interface 60
ip address 10.1.1.1 255.255.255.0
quit
interface range g1/0/10 to g1/0/19
port link-type access
port access vlan 60

save

同时将PC1和PC2的地址按拓扑配置完成

4.配置OSPF

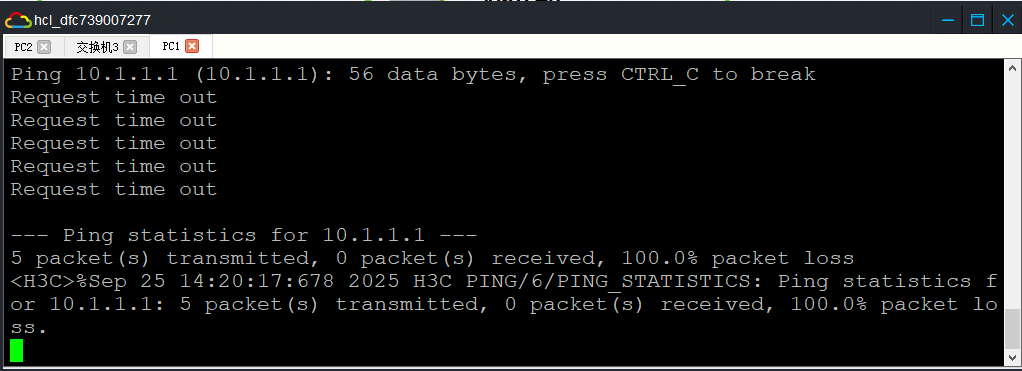

显然PC1是ping不通PC2的。

配置三个交换机OSPF，交换机1：

ospf 100 router-id 192.168.1.1
# 创建区域0并进和区域
area 0
# 公示本机路由
network 192.168.1.0 0.0.0.255
network 192.168.10.0 0.0.0.255
# 返回ospf进程
quit
# 静默此vlan 不广播到ospf。此vlan下为终端设备，不需要ospf报文增加设备压力
silent-interface Vlan-interface 10

quit
save

交换机2：

ospf 100 router-id 10.10.10.1
# 创建区域0并进和区域
area 0
# 公示本机路由
network 192.168.10.0 0.0.0.255
network 10.10.10.0 0.0.0.255

quit
save

交换机3：

ospf 100 router-id 10.1.1.1
# 创建区域0并进和区域
area 0
# 公示本机路由
network 10.10.10.0 0.0.0.255
network 10.1.1.0 0.0.0.255
# 返回ospf进程
quit
# 静默此vlan 不广播到ospf。此vlan下为终端设备，不需要ospf报文增加设备压力
silent-interface Vlan-interface 60
quit
save

5.测试与查看

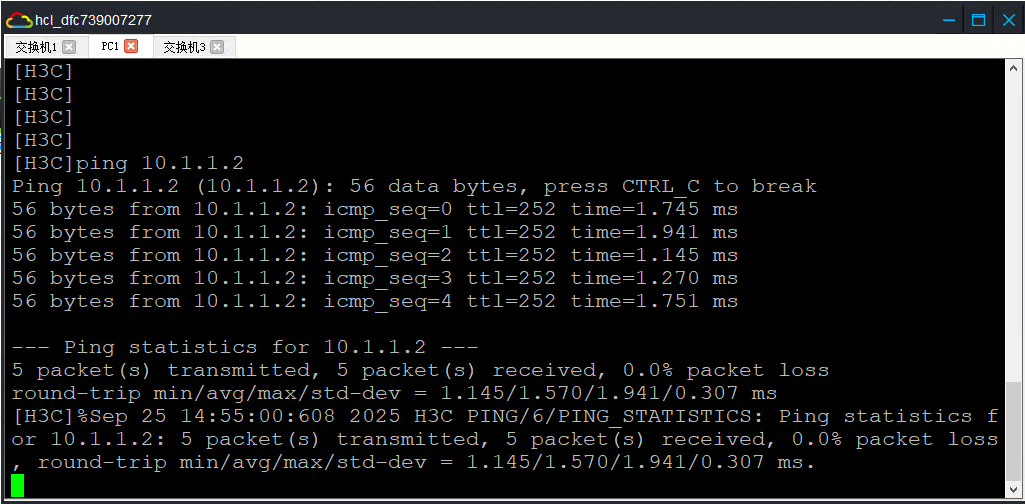

此时PC1已经可以正常Ping通PC2了

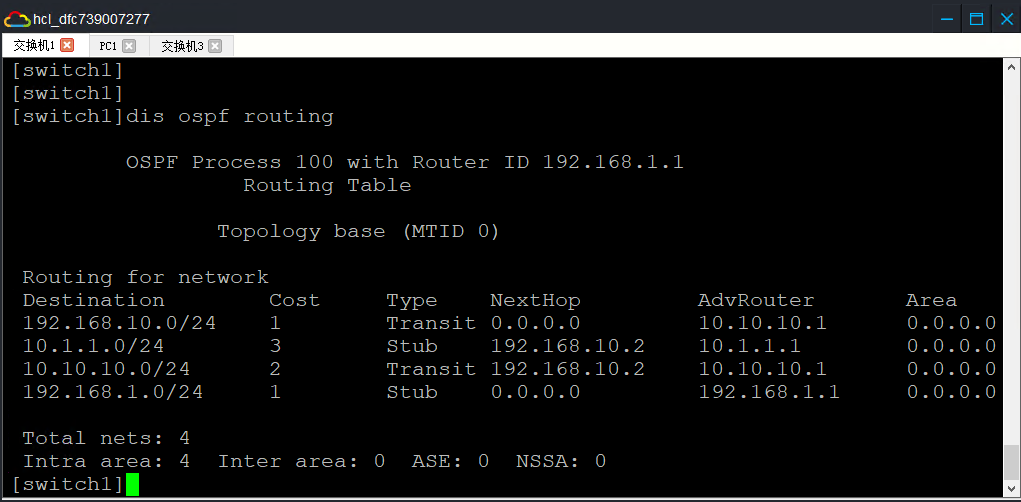

查看交换机的路由表，发现已经可以正常学习到路由表了，至此实验结束。

dis ospf routing
